Краткое описание проекта

Работы выполнялись в рамках комплексного проекта строительства Медно-обогатительной фабрики №3 (МОФ-3) — ключевого производственного узла Алмалыкского горнометаллургического комбината (АГМК).

ООО UNITED DESIGN GROUP выступило исполнителем по разделу «Электротехническая часть (ЭЛЕ)», включая внутриплощадочные и меж площадочные сети 0,4–10 кВ, освещение, заземление, молниезащиту.

Разработка РД проводилась на основании утверждённого Технического задания (ТЗ) и координировалась с технологическими, строительными и КИП-подразделениями UzLITI Engineering.

Объем выполненных проектных работ:

Разработка РД по электротехнической дисциплине для следующих объектов:

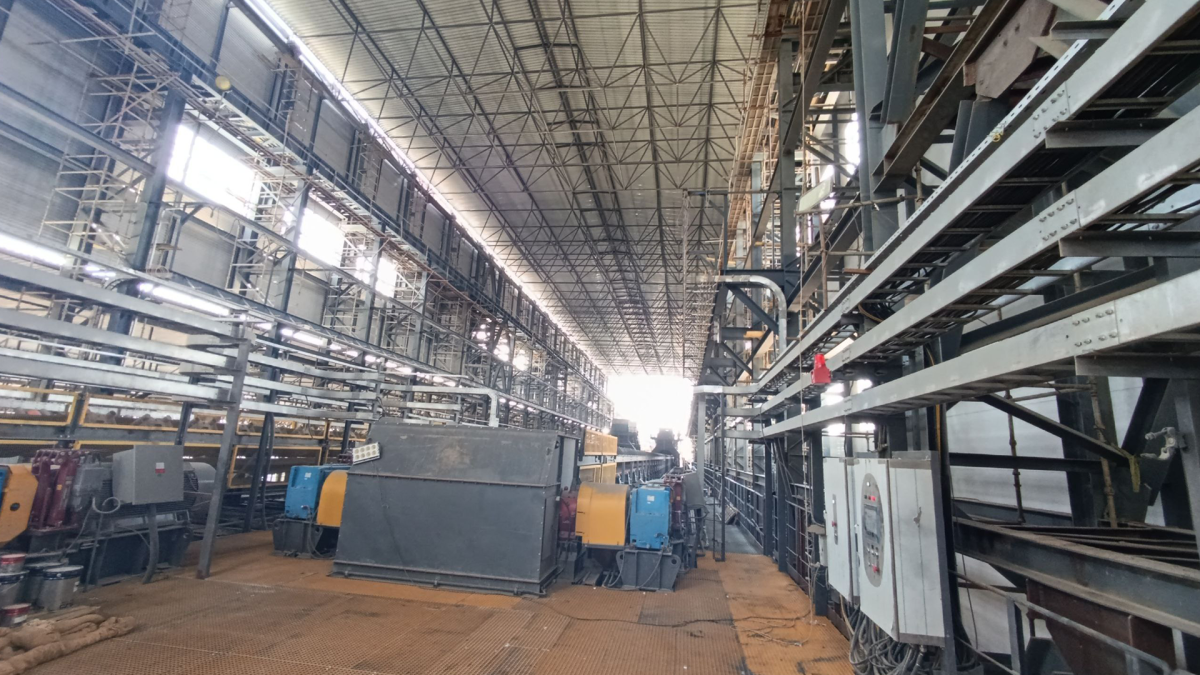

1. Здания вторичного и третичного дробления (включая подстанции и помещения управления INS и LCR).
2. Здания вторичного и третичного просеивания, конвейеры подачи и отбора материала, перегрузочные узлы.
3. Склад крупнодроблёной руды (СКДР) и конвейерные галереи №1–
4. Участки флотации и сгущения концентрата, насосные станции технической и сырой воды, градирни.
5. Склад реагентов, помещения приготовления химреагентов (ксантагенат, известковое молоко, жидкое стекло и др.).
6. Система электроснабжения зданий переработки концентрата и хвостового хозяйства.
7. Интерконнектинг всей площадки МОФ-3
   — полная схема и планировка кабельных эстакад и вводов между участками ГПП-1;

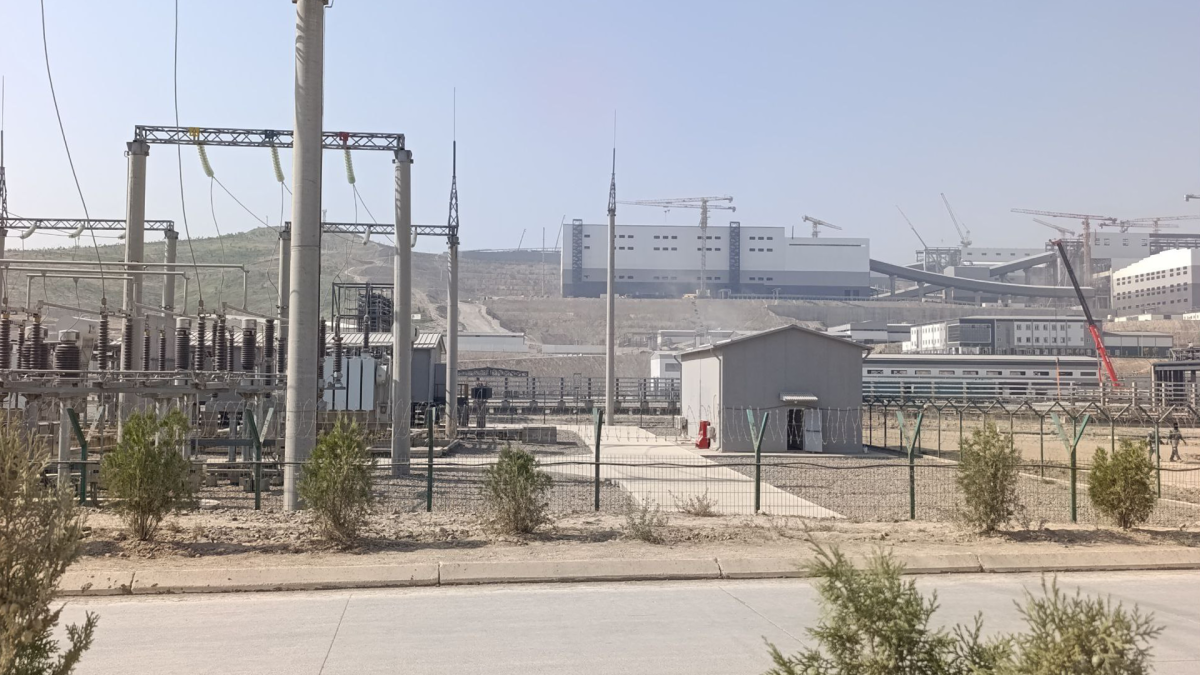

   — трассировка сетей 10 кВ от ГПП-3 до насосных станций и КТП;
   — схем электроснабжения и планов прокладки высоковольтных кабелей.
8. Интерконнектинг площадки ЦПТ
   — разработка схем освещения и силовых сетей;
   — трассировка кабельных лотков и разрезы по кабельным каналам;
   — планы наружного освещения и силовых подключений.
9. Разработка РД для КТП участка технической и сырой воды

— схемы однолинейные 10/0,4 кВ, РУСН, РУНН, ЩСН, ИБП;
— планы освещения, кабельных трасс, заземления;
— спецификации и ведомости потребности материалов.

Общий объём включал:

• разработку электрических схем 10/0,4 кВ;
• КРУН, ТП, распределительные щиты, РУСН;
• кабельные трассы и профили;
• освещение, заземление, электробезопасность;
• спецификации оборудования, кабелей и материалов;
• кабельные журналы, планы и схемы трассировки.

Технические параметры проекта:

Напряжение питающих сетей: 10/0,4 кВ

Категория электроснабжения:  I (с резервированием по двум вводам)

Общая протяжённость кабельных трасс: более 42 км

Количество ТП и КТП: 11

Общее количество распределительных щитов: > 60

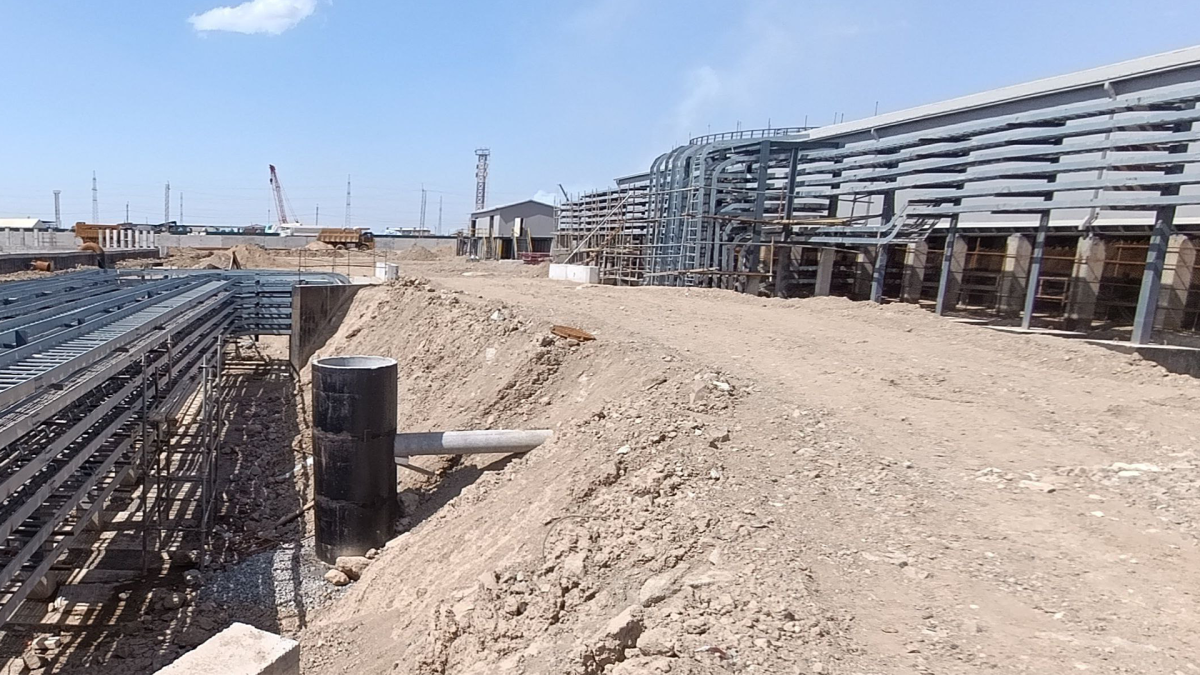

Тип прокладки кабелей: на эстакадах, в лотках, подземно и внутри зданий

Тип освещения: LED с энергоэффективными драйверами

Система заземления: TN-S с контуром на каждом объекте

Разделы: РД, ЭЛЕ, ЭО, ЭМ, СКС, СПД, ПС, АВР, ЗС, ОВБ

Ключевые инженерные решения:

• Применение цифровых распределительных щитов (КРУН, ЩО, ЩСН) с возможностью интеграции в АСУТП.
• Использование 3D-моделей кабельных трасс для оптимизации трассировки между зданиями.
• Система централизованного управления освещением.
• Интеграция видеонаблюдения, связи, пожарной и охранной сигнализации в единую платформу.
• Применение модульных трансформаторных подстанций (КТП) 2500 кВА.
• Снижение потерь на 8–10% за счет оптимизации сечений и балансировки фаз.
• Полное соответствие нормам ПУЭ Республики Узбекистан, ШНК, КМК, O’z DSt и внутренним стандартам UzLITI Engineering.

Особенности реализации

• Работы велись в параллельной координации с технологическими и строительными подразделениями UzLITI Engineering.
• Все комплекты выпускались в форматах DWG, PDF, XLSX с сопроводительными ведомостями.
• Контроль качества и авторский надзор обеспечивались в режиме BIM-координации.
• Учет высокой плотности трасс и пересечений с технологическим оборудованием.
• Внедрены решения по резервированию питания критических систем и автоматическому вводу резерва (АВР).

Результат

✔ Разработана и согласована полная рабочая документация по разделу “Электротехническая часть” для МОФ-3.

✔ Выполнено более 260 комплектов чертежей (листов) и сводных схем.

✔ Обеспечена готовность РД к строительно-монтажным работам и прохождению экспертизы.

✔ Проект стал основой для формирования электросетевой инфраструктуры одного из крупнейших производственных объектов АГМК.
