Объем работ

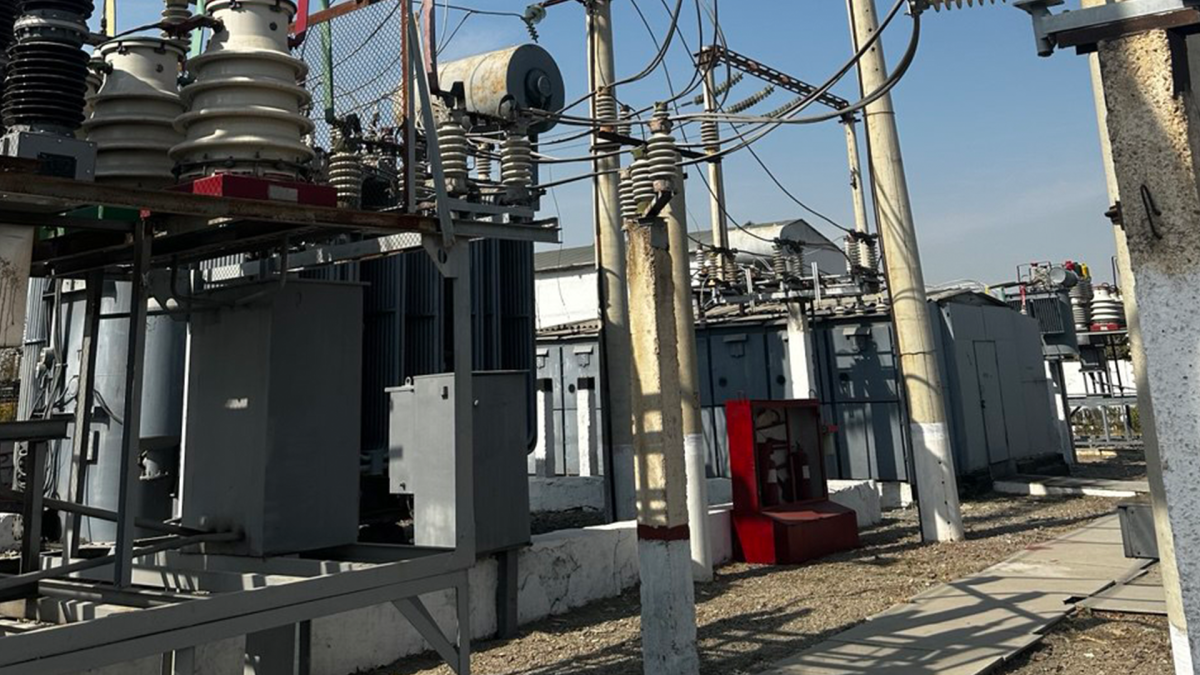

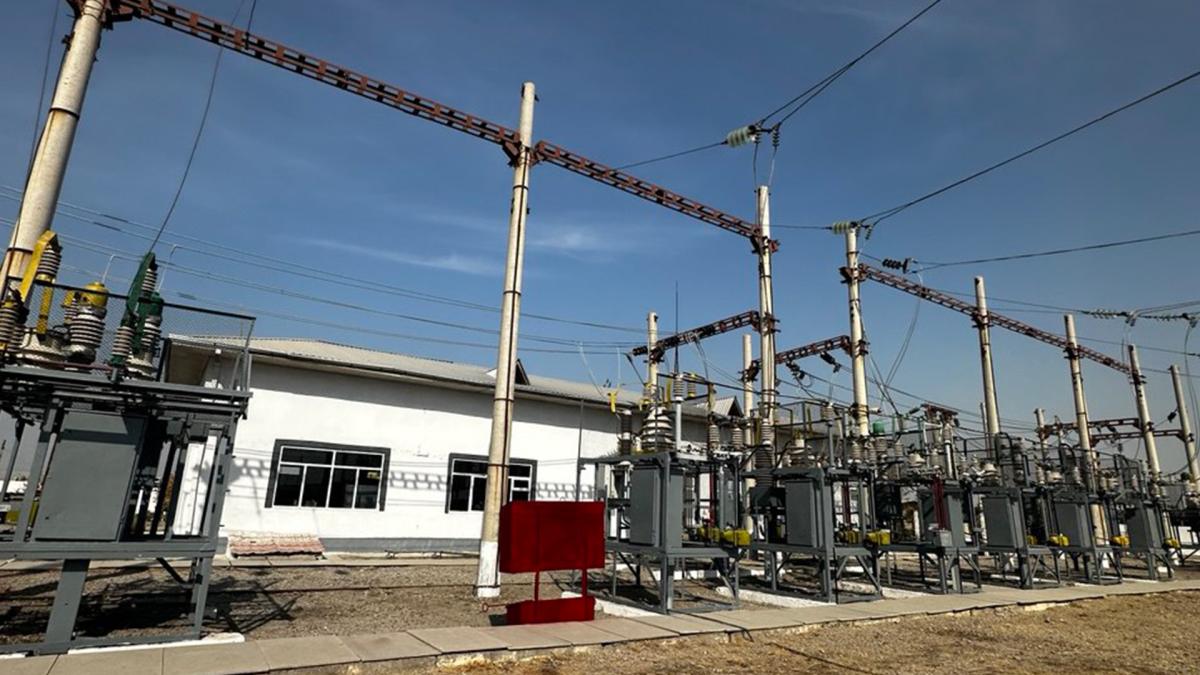

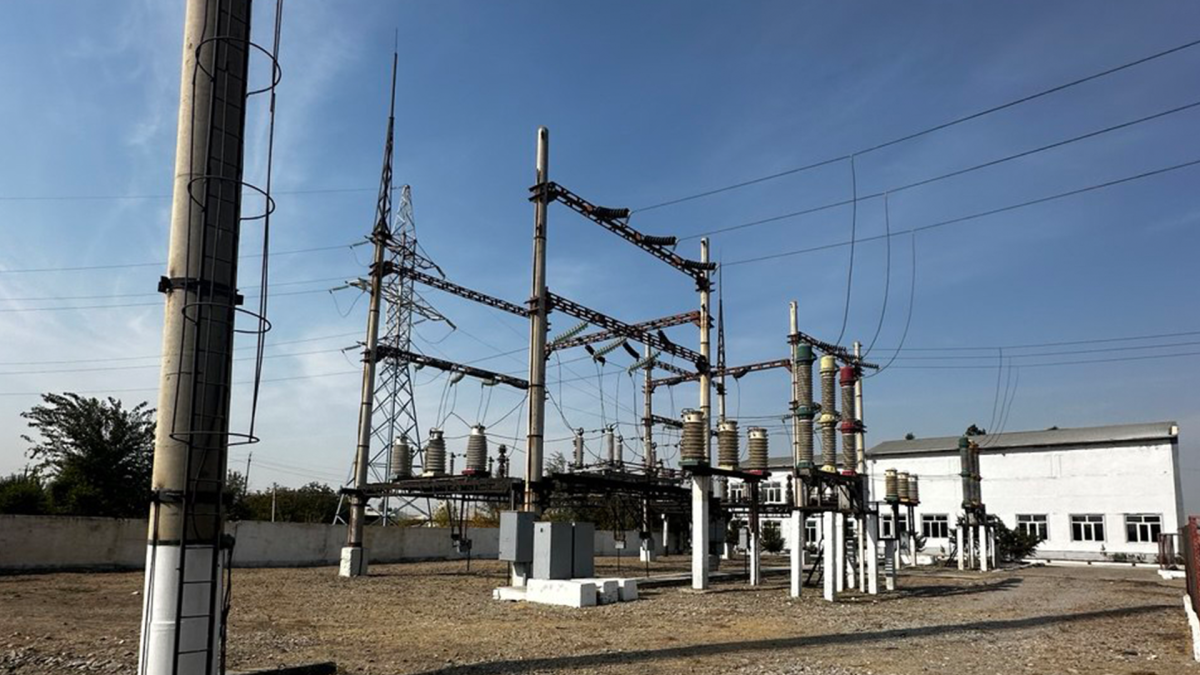

ТПС Жамбай:

• Техническое обследование существующей подстанции;
• Разработка проектов вторичных соединений и схем релейной защиты и автоматики (РЗА);
• Установка новой фидерной ячейки контактной сети 27,5 кВ;
• Замена тяговых трансформаторов в соответствии с расчетной нагрузкой и требованиями по категории надежности электроснабжения (I категория).

Пост секционирования (ПС):

• Проектирование электротехнической части, включая схемы вторичных соединений и комплексы РЗА;
• Размещение оборудования с учетом типовых решений и привязки к местности по данным KMZ-файла;
• Организация дистанционного управления через систему телемеханики энергослужбы АО «Узбекистон темир йуллари».

Ключевые характеристики проекта:

• Система электроснабжения: 1×25 кВ, полукомпенсированная;
• Категория надежности: I;
• Контактная сеть: тип КС-160-25-UZ, контактный провод МФ-100, несущий трос ПБСМ-95;
• Тип опор: железобетонные СС с анкерными фундаментами;
• Фидерная линия: 27,5 кВ, провод АС, полимерные изоляторы;
• Пост секционирования: дистанционно управляемый моторный разъединитель УМП-II с приводом РНД-35/1000;
• Релейная защита: цифровая система с пересчетом уставок для нового режима нагрузки;
• Система управления: телемеханика с интеграцией в Энергодиспетчерский центр АО «УТЙ»;
• Освещение станций: светодиодное, с управлением из дежурных помещений или фотореле;

Особенности реализации

• Полная интеграция с системой электроснабжения УТЙ: обеспечение совместимости оборудования и каналов связи с существующими подстанциями и энергоцентром.
• Модернизация под нагрузку электрифицированной линии: расчет уставок РЗА и замена оборудования с учётом роста токов и мощности.
• Применение дистанционно управляемых устройств: автоматизация управления разъединителями и коммутацией без необходимости выезда персонала.
• Повышение энергоэффективности: внедрение современных фидерных ячеек с цифровыми измерительными трансформаторами и электронными счётчиками.
• Учет сейсмичности и климатических условий Самаркандской области: конструктивные решения соответствуют нормативам ШНК РУз.
• Минимизация времени проектирования: разработка РД выполнена в срок — 30 календарных дней.

Результат

✔ Стабильное электроснабжение участка Самарканд–Ургут по системе 1×25 кВ;

✔ Повышение пропускной способности и безопасности движения поездов;

✔ Цифровизация управления энергоснабжением через телемеханику;

✔ Соответствие новым требованиям АО «Узбекистон Темир Йуллари» по уровню надежности и энергоэффективности.
